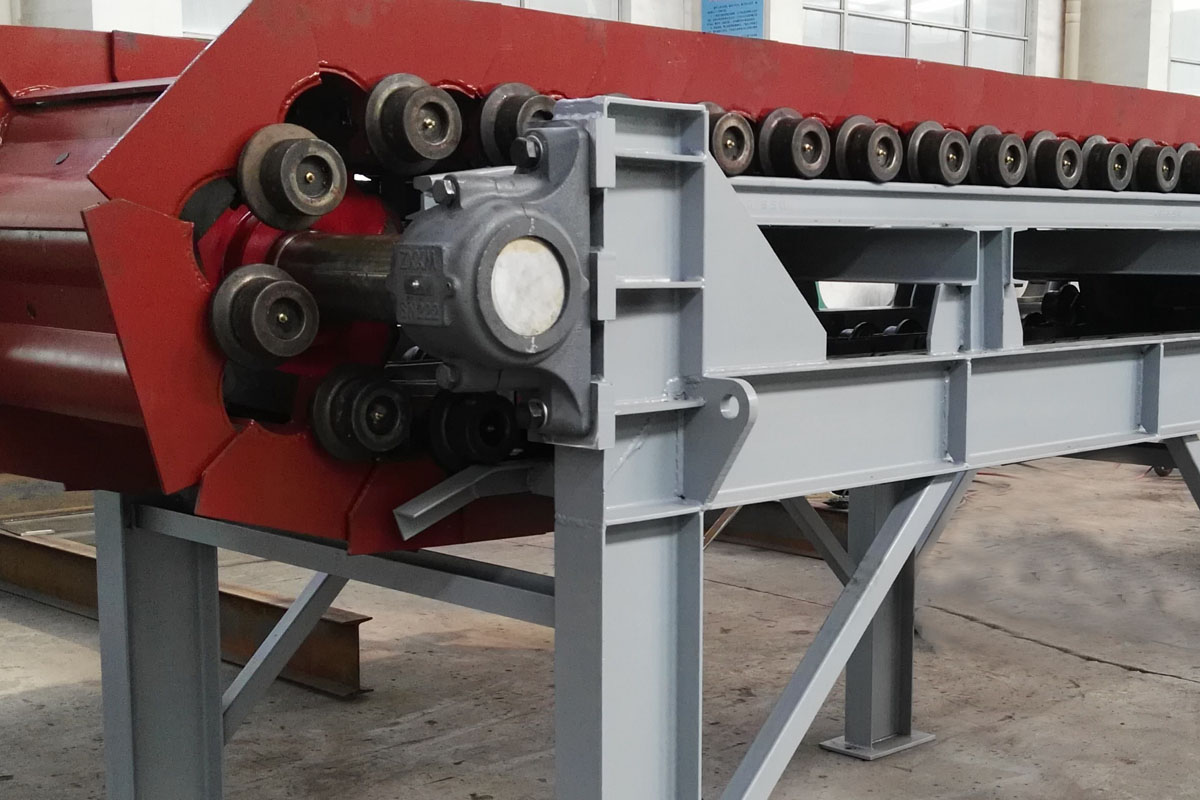

輕型板式給料機概述

BQ系列輕型板式給料機適用于沿水平或傾角的直線段向工作機械或給料裝置的料倉、漏斗及其它容器連續均勻地配給散狀物料。其堆積容重不超過1200kg/m³,物料溫度不超過350℃，物料塊重不超過140k的塊狀物料。安裝傾角為0°~20°，傳動裝置可左裝或右裝，在物料運行方向右側為右傳動，反之為左傳動。

輕型板式給料機特點

• 輕型板式給料機按承載物料的輸送槽結構分為三種形式：

P型——輸送槽承載板的縱剖面為平板形，適用于沿水平或傾角≤15°輸送塊狀物料。
L型——輸送槽承載板的縱剖面為波浪形，適用于沿水平或傾角≤25°輸送塊狀及顆粒狀物料。
C型——輸送槽承載板的縱剖面為淺槽形，適用于沿水平或傾角≤35°輸送塊狀及顆粒狀物料。

• 給料機的給料速度按下列系列選選取，其偏差不得超過±10%：  0.030；0.040；0.050；0.063；0.080；0.100；0.125；0.16；0.200；0.250；0.315；0.400m/s

• 輸送槽側擋板的高度系列為：125；160；200；250；315；400mm

• 牽引鏈采用套筒滾子輸送鏈，節距系列為：160；200；250；315；400mm

• 鏈輪采用套筒滾子輸送鏈鏈輪的計劃規則，齒數從以下數目中選取：6；8；9；12

• 傾斜安裝時附有防止輸送鏈逆轉的制動裝置。

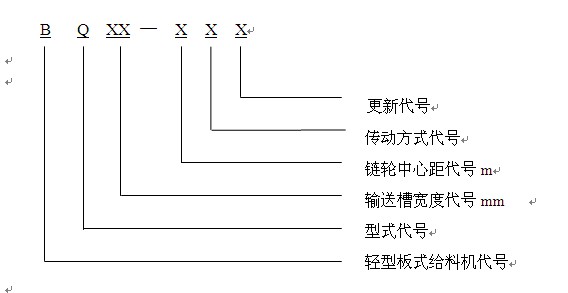

型號說明

技術參數

型  號	輸送槽寬度	鏈輪中心距	生產能力	鏈板速度	允許物料Zui大粒度mm	電機功率	重量
	mm	mm	m3/h	m/s		kw	t
BQ500-2	500	2000	7-88	0.05-0.4	180	1..1-3	2500
BQ500-3		3000					3000
BQ500-4.5		4500					3500
BQ500-6		6000				1.5-4	4000
BQ500-9		9000					4800
BQ500-12		12000					5600
BQ500-15		15000					6400
BQ630-3	630	3000	11-175	0.04-0.4	200	1.5-4	3200
BQ630-4.5		4500					4000
BQ630-6		6000				2.2-5.5	4700
BQ630-9		9000					6000
BQ630-12		12000					7500
BQ630-15		15000					9000
BQ800-3	800	3000	19-308	0.04-0.4	350	2.2-5.5	3600
BQ800-4.5		4500					4400
BQ800-6		6000				2.2-7.5	5200
BQ800-9		9000					6800
BQ800-12		12000					8200
BQ800-15		15000				3月11日	9600
BQ800-18		18000					11000
